嵌段共聚物超晶格

對原子和分子晶格結構的控制是材料科學領域研究的永恒課題。衆所周知，嵌段共聚物（BCP）是由不同化學性質的聚合物通過共價鍵結合在一起的大分子，基于不同嵌段化學性質和體積分數的差異，BCP在納米尺度上通過自組裝可以形成多種微結構（如層狀、螺旋狀、圓柱體和球體等）。

受到原子外延概念的啓發，BCP的自組裝結構可以通過圖案化模闆進行控制，模闆圖案化的方法包括物理和化學方法。在化學外方法中，通常是對模闆進行光刻和化學修飾，優先與BCP中的一種嵌段産生相互作用，再將BCP塗布到模闆上，根據光刻圖案BCP就能自組織成高度有序的納米結構，但這方面的研究還很少。

成果介紹

美國工程院院士、阿貢國家實驗室和芝加哥大學分子工程院Paul F Nealey教授團隊以PS-b-PMMA爲原料，利用光刻法形成2D模闆，實現了嵌段共聚物3D超晶格對稱性和方向性的精确控制。研究者發現在模闆上形成BCC和FCC圖案後，PS-b-PMMA在190℃退火後形成了結構完美的晶格結構。利用圖案化模闆，研究者成功制備出具有BCC（001）和FCC（001）結構的283.9 nm厚的薄膜，這一厚度分别相當于15和13層膠束，證明這一方法可以精确控制距離模闆數百納米外膠束的位置。

BCP超晶格的制備

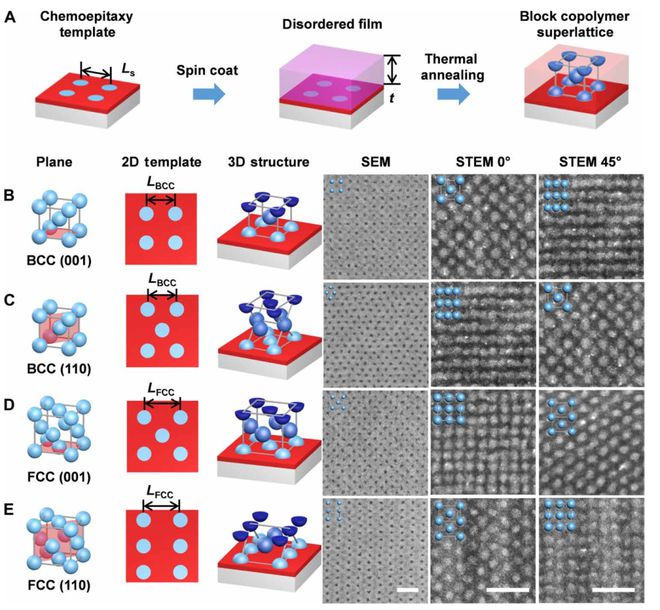

圖1. 控制BCP超晶格的對稱性和方向性。（A）化學外延法工藝流程示意圖，采用光刻制備2D模闆，將BCP旋塗到模闆上，熱退火使BCP定向自組裝（DSA）爲3D超晶格結構；（B-E）不同模闆圖案上的三層 PS-b-PMMA膠束的化學外延：BCC（001），BCC（110），面心立方（FCC）（001）和FCC（110）。每一行從左到右分别爲：晶胞，模闆的2D結構，模闆上組裝晶格的3D結構，自頂向下的掃描電子顯微鏡（SEM），以及在0°和45°拍攝的自組裝薄膜的STEM圖像，不同層上的PMMA核層爲藍色，比例尺00 nm。

爲了證實光刻模闆法的可行性，研究者以聚苯乙烯-b-聚甲基丙烯酸甲酯（PS-b-PMMA，分子量爲81k-b-13k g/mol）爲嵌段共聚物，這種共聚物可以形成球形膠束，較短的PMMA嵌段形成核層，PS嵌段形成殼層，在熔融狀态下，一般會形成體心立方（BCC）晶格，周期爲L BCC=40.1 nm。他們將PS-b-PMMA旋塗到2D模闆上，晶格的平面幾何形狀由2D模闆控制，平面外晶格參數由PS-b-PMMA膜厚度控制。最後，研究者將薄膜在190℃下熱退火12小時，采用掃描透射電子顯微鏡（STEM）表征微觀結構。

在BCC（001）結構中，模闆上正方形陣列點距爲L S=L BCC，BCP的薄膜厚度等于L BCC。熱退火後，頂部SEM圖像顯示薄膜呈現出BCC（001）晶格結構，樣品傾斜0°和45°後的2D STEM圖像也與BCC（001）和BCC（110）的投影完全吻合。通過這種方法研究者又成功制備出BCC（110）、面心立方（FCC）（001）和FCC（110）晶格結構，說明這種方法具有精确控制BCC和FCC晶格取向的能力。

研究者認爲要想通過化學外延的方法控制BCP微結構，需要嚴格控制如下三個條件：（i）2D模闆與晶格平面相匹配；（ii）薄膜厚度與平面間距相匹配；（iii）兩個嵌段都不會在自由表面上優先排列。

BCP超晶格的穩定性

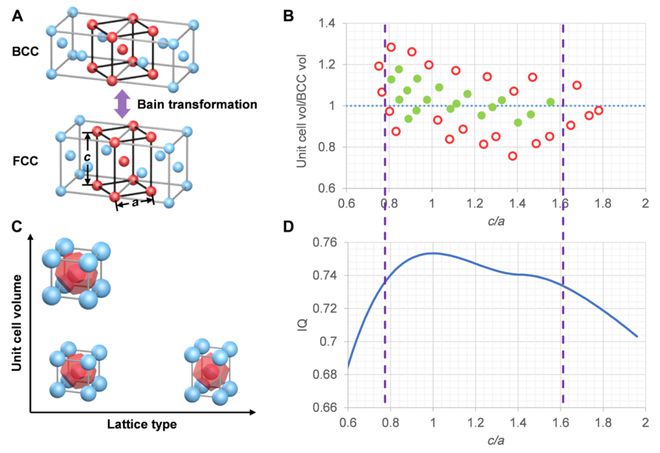

圖2. 利用3D定向自組裝 （DSA）實現 Bain轉變。（A）BCC和FCC晶格可以實現Bain轉變，黑線和紅球标記用于描述這一轉換的BCT晶胞；（B）僞晶外延的處理窗口；（C）BCT中的BCT晶胞和相應的Wigner-Seitz晶胞（紅色多面體）示意圖；（D）不同晶格對稱性的Wigner-Seitz晶胞的球形度。

應變對晶格穩定性有顯著影響，研究者研究了雙軸拉伸和壓縮應變下BCP超晶格的穩定性。針對BCC（001）結構，研究者將模闆間距L S從33nm增加到47nm，將膜厚度從34.1nm增加到58.8 nm後，生成的晶格包含了三層膠束，表現出體心四方（BCT）對稱性，面内晶格參數a=L S，面外晶格參數c等于膜厚。這種四邊形扭曲將BCC與FCC連接起來，稱爲Bain轉變。研究者用SEM發現了三種不同類型的微結構：（i）排列有序的自組裝、（ii）梯田和孔島結構以及随機自組裝。

研究者將描述晶格類型的c/a參數與歸一化晶胞體積進行了關聯，發現當c/a在0.81~1.56範圍内時，都能得到完美的微結構（綠色實心圓），說明BCC到FCC可以沿著Bain路徑連續變化；在此範圍外，結構有序性則較差（紅色空心圓圈）。

BCP超晶格最多能長多厚

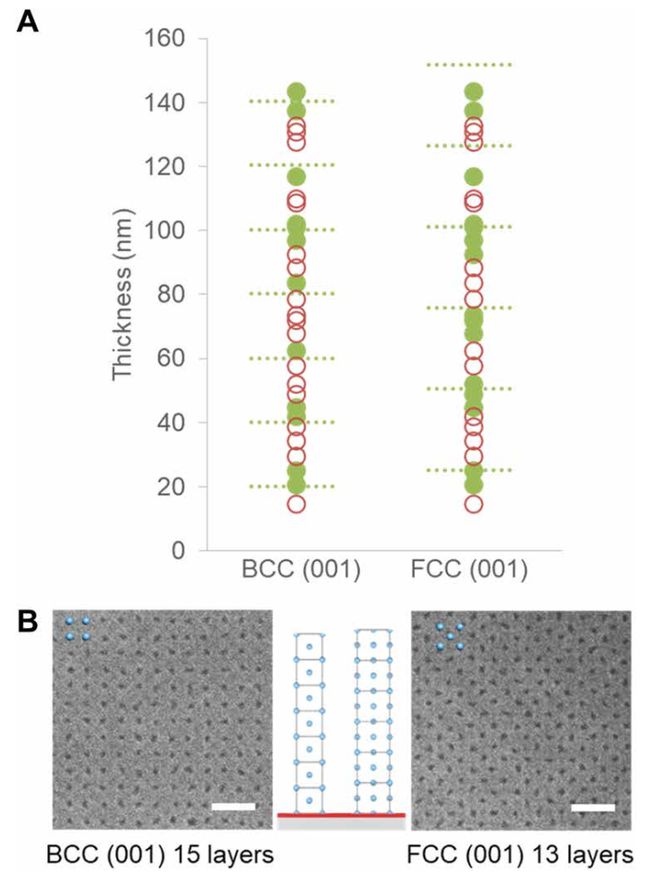

圖3. 在厚膜中實現DSA。（A）具有不同膜厚的BCC（001）和FCC（001）模闆上的DSA，隻有當薄膜厚度與相應的層間距（綠色虛線）相對應時，才能獲得有序結構；（B）283.9 nm厚的薄膜中DSA的SEM圖像，比例尺100 nm。

當BCP薄膜厚度與相應模闆的層間距不匹配時，很難生長出厚的有序薄膜；當兩者相匹配時，BCC（001）和FCC（001）都能以完美的結構排列出283.9 nm厚的薄膜，證明了這種方法能夠精确地控制距離模闆數百納米外膠束的位置，對于BCC（001）和FCC（001）來說，該厚度分别相當于15和13層膠束。

界面導緻BCP超晶格重構

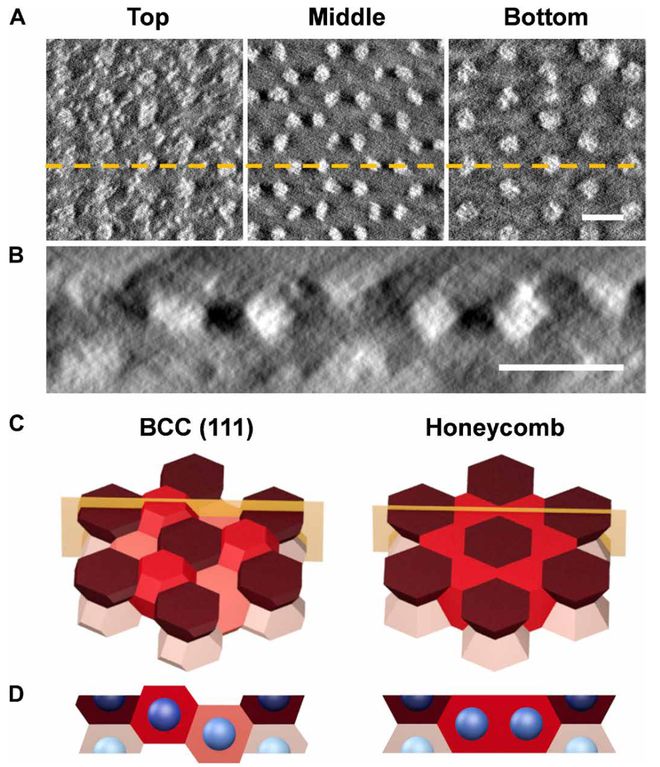

圖4. 通過晶格畸變形成蜂窩晶格。（A）STEM斷層掃描發現頂層和底層的六邊形對稱性以及中間層的蜂窩狀對稱性；（B）沿（A）中金色虛線的數字切片顯示出三層蜂窩狀晶格結構；（C）BCC（111）和蜂窩晶格的3D示意圖，顯示出Wigner-Seitz排列；（D）（C）中金色平面的橫截面，顯示出BCC（111）表面有起伏，蜂窩狀晶格表面平坦，比例尺50 nm。

在BCP薄膜中，由于基闆和自由表面的存在，會破壞BCP晶格的對稱性。對于BCC（111）晶格，模闆爲六邊形圖案，研究者認爲隻有當膜厚度爲三個BCC（111）平面間距且包含四層BCP膠束時，才能在薄膜表面同樣形成六邊形圖案。

實際上，STEM斷層掃描顯示該薄膜由三層膠束組成：蜂窩狀的中心層夾在頂部和底部的六角形膠束之間，頂部和底部的膠束中PMMA核位于蜂窩層六元環的中心。這種獨特的混合結構與四層膠束結構不同，雖然頂部和底部相同，但是BCC晶格的兩個中間層“合并”爲一層蜂窩狀晶格。

由于存在薄膜約束，研究者通過分析嵌段共聚物的鏈拉伸，認爲蜂窩狀晶格在結構上優于BCC晶格。如果膠束仍然采用BCC對稱，由于存在兩個中間層，則Wigner-Seitz晶胞形成的表面將不再平坦，此時爲了維持BCC晶格并滿足平坦的邊界條件，兩個中間層的PS殼層需要重新分布，這必然産生嚴重的熵懲罰。相反，膠束不采用BCC結構，合并兩個中間層爲一個蜂窩層結構就會更加穩定。

小結：爲了形成完美的嵌段共聚物超晶格，美國工程院院士、阿貢國家實驗室和芝加哥大學分子工程院Paul F Nealey教授以PS-b-PMMA爲原料，利用光刻法形成BCC和FCC結構的模闆，當模闆上正方形陣列點距L BCC，BCP薄膜厚度等于L BCC時，實現了嵌段共聚物3D超晶格對稱性和方向性的精确控制。當c/a在0.81~1.56範圍内時，嵌段共聚物都能得到完美的微結構，BCC可以沿著Bain路徑連續變化爲FCC。當BCP薄膜厚度與相應模闆的層間距匹配時，BCC（001）和FCC（001）都能以完美的結構排列出283.9 nm厚的薄膜，這一厚度分别相當于15和13層膠束。由于模闆界面和自由表面的存在，BCC晶格的兩個中間層往往合并爲一層蜂窩狀晶格。研究者認爲需要嚴格控制如下三個條件才能得到完美的超晶格結構：（i）2D模闆與晶格平面相匹配；（ii）薄膜厚度與平面間距相匹配；（iii）兩個嵌段都不會在自由表面上優先排列。

來源：https://advances.sciencemag.org/content/6/24/eaaz0002
